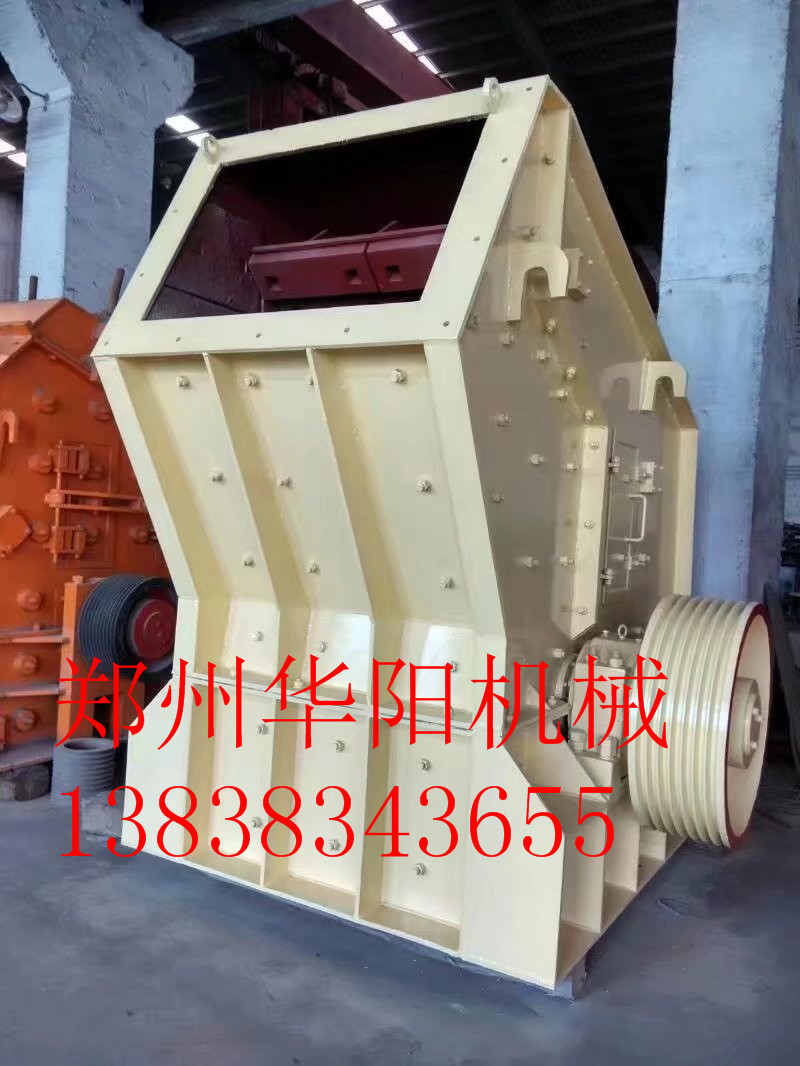

锤式破碎机结构图:

破碎机的主轴上安装有数排挂锤体。在其圆周的销孔上贯穿着销轴，用销轴将锤子铰接在各排挂锤体之间，锤子磨损后可调换工作面。挂锤体上开有两困销孔。销孔中心至回转轴心的距离是不同的，用来调整锤子和箅条之间的间隙。为了防止挂锤体和锤子的铂向窜动，在挂锤体两端用压紧锤盘和锁紧螺母固定。转于两端支承在滚动轴承上，轴承用螺栓固定在机壳上。主轴和电动机用弹性联轴器直接连接。为了使转子运转平稳，主轴的一端装有一个飞轮。

圆弧状卸料筛条安装在转子下方，箅条的两端装在横梁上，员外面的箅条用压板压紧，箅排列方向和转子运动方向垂直。箅条间隙由箅条中间凸出部分形成。为了便于物料排出。箅条缝隙向下逐步扩大，同时还向转子回转方向倾斜。

锤式破碎机的特点：

     ⑴工作锤头，采用新工艺铸造，具有耐磨、耐冲击。

     ⑵可据客户要求，调节需要的粒度。

     ⑶锤破机体结构密封，解决了破碎车间的粉尘污染和机体漏灰问题。

     ⑷整体设计造型美观、结构紧凑，易损件少，维修方便等优点，是升级换代产品。

     ⑸结构紧凑，外形美观，耐磨性好，维护方便。
