品牌:博世杰
板材厚度:1.5mm
生产速度:6~8/m/min
外形尺寸:35*5*3.9m
起订:1套
供应:100套
发货:60天内
一、 流程示意图Equipment craft
二、 设备组成

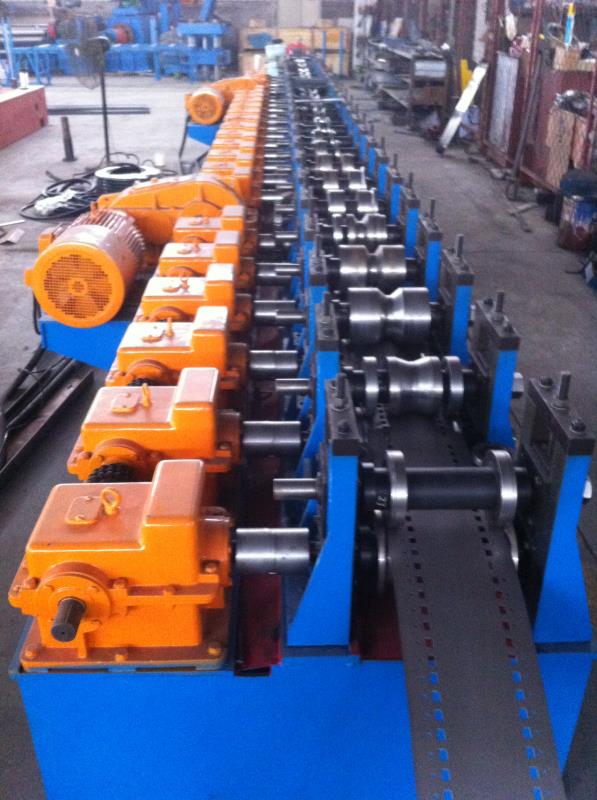

整条生产线集合了校平、伺服送料/冲孔、成型、切断等多项技术于一体的生产设备。
整条生产线由放料系统、冲孔系统、成型系统、切断系统、电控系统等部分组成。
二、设备组成Equipment Structure
整条生产线集合了校平、伺服送料/冲孔、成型、切断等多项技术于一体的生产设备。
This production line consists of leveler,servo feeder/punching,forming,cutting,etc.
整条生产线由放料系统、冲孔系统、成型系统、切断系统、电控系统等部分组成。
The production line is composed of de-coiler, punching, forming ,cutting system , electric control system , etc.
三、技术参数：Technical parameter
|
序号 NO. |
项目 Item |
单位 Unit |
参数 Parameter |
备注 Remark |
|
|
1 |
适用 原材 料 Material |
类型 Type |
|
低碳钢、镀锌板等 galvanized sheet,mild steel,etc, |
|
|
板材强度Strength of material sheet |
Map |
≥350 |
|
||
|
板材厚度 Thickness of material sheet |
mm |
1.5 |
可定制 customizable |
||
|
2 |
生产规格 Profile sizes |
mm |
See Figure |
|
|
|
3 |
生产速度 Production speed |
m/min |
6~8 |
|
|
|
4 |
辊轮材料 Material of roller |
|
GCr15淬火处理 GCr15 quenching treatment |
|
|
|
5 |
驱动方式 Drive type |
|
齿轮箱传动 Gearbox driven |
|
|
|
6 |
电机总功率 Motor Power |
kw |
约40 about 40 |
|
|
|
7 |
电控系统 Electric control system |
|
PLC变频控制 PLC variable frequency control |
|
|
|
8 |
外形尺寸（长X宽X高） Dimensions(Length*width*height) |
m |
35X4X3.9 |
|
|
