• 产品简介

         MB800 是一个由用户发送命令，对非接触 IC 卡进行读写操作的一个模块式电路。该模块符合 EMV2000、EMV2010 和 PBOC 2.0 的 LEVEL 1 标准。

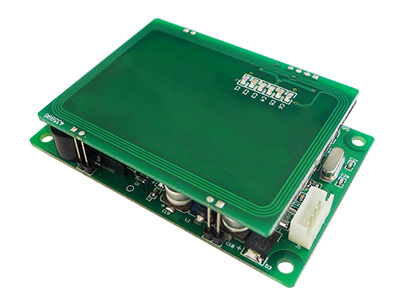

         MB800 读写模块采用一体式设计，射频电路与天线之间使用阻抗分析仪调整以匹配阻抗，能达到非常好的读写性能和非常好的稳定性。
         MB800 板载 2 个 SAM 卡座，预留 2 个 ESAM 位置，满足多数支付系统的要求。
         MB800 功能非常多，支持多种非接触 IC 卡国际标准，支持多家不同供应商的卡片。设计者对非接触 IC 卡的命令进行了分类整合，因此用户对模块发出的命令相对简单，但是却能完成对各种非接触 IC 卡的全面操作。

• 关键特点
• ● 天线一体式设计，天线性能稳定，一致性好
• ● 对 T=CL 的卡片支持完善，支持 FSDI=8，可以收发超过 256 字节的 APDU
• ● 模块的 RF 通讯协议可以通过 EMV 或 PBOC 的认证
• ● 板载 2 个 SAM 卡座，预留 2 个 ESAM 位置，全面满足支付系统要求
•

• 性能指标
• ● 射频基站：NXP MF RC500
• ● 工作频率：13.56MHz
• ● 支持的标准：ISO14443A， ISO7816
• ● 防冲突能力：全功能防冲突，可以同时处理多张卡，可设定为只处理单张卡
• ● 自动寻卡：支持，默认关闭，可设定默认状态
• ● 供电电压：DC 8V------12V（±0.5V）
• ● 接口：RS232C 接口
• ● 通讯速率：RS232C 19200bps / 9600bps / 38400bps / 57600bps / 115200bps
• ● zui大指令长度：
•     JCP04    253 字节
•     JCP05    510 字节
• ● zui大静态功耗：150mA
• ● 读卡距离：80mm（MIFARE One 典型距离，与卡片品质有关）
• ● 尺寸：84mm*54mm*18mm
• ● 重量：约 120 克（不含天线）
• ● 工作温度：-25 ~ +85 ℃
• ● 储存温度：-40 ~ +125 ℃
• ● ISP：支持
• ● RoHS：支持
